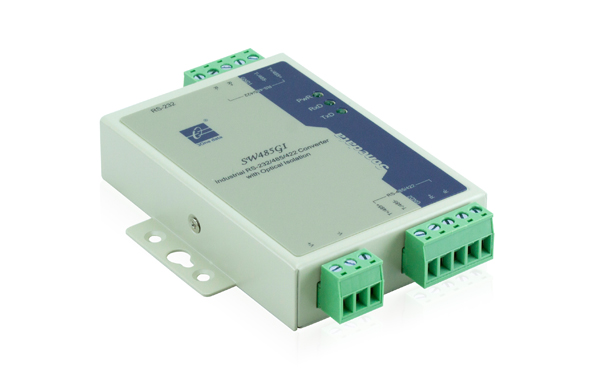

Bộ chuyển đổi cách ly và bộ lặp RS232/485/422 SW485GI

2.084 lượt xem

Support DIN-rail, Terminal block connection

12～36VDC Power input(3 bit terminal block)

Adopt itself adapt interface technique, no use for setup switch

Adopt ADDC, auto distinguish and data transfer direction.

Can use for RS485/422 repeater and RS232 to RS485/422 converter, but just use one function at same time

Supply 3000V optic-electrical isolation, 1500W surge protection

Reach up to 3000m at the rate of 9600bps

Yêu cầu báo giá

Giới thiệu

Bộ chuyển đổi cách ly và bộ lặp RS232/485/422 SW485GI

SW485GI Can use for RS485/422 repeater and RS232 to RS485/422 converter, but just use one function at same time. The product must have 12-36VDC power input, optic-electrical isolation more than 3KV. Have small volume, 3000m transfer distance, high rate, steadily performance and so on. It is abroad used in industry control system, It is a best performance and price interface converter and Repeater.

Thông số kỹ thuật

Standards: EIA RS-232C, RS-485, RS422 standard
RS-232 signal: TX, RX, GND
RS-422 signal: T+, T-, R+, R-, GND
RS-485 signal: D+, D-, GND
Working mode: Asynchronism, point to point or multi point, 2 wire half-duplex,4 wire full duplex
Baud rate: 300~115200bps, auto test serial signal rate detect signal speed automatically, zero delay time
Flow control: Data direction auto-turnaround, no flow control is required
Transfer distance: RS-485/422 side:3Km(9600bps)
RS-232 side: no less than 5m
Max number of drops: 128 nodes
Optical isolation: 3000V
Port protect: 1500W surge protection,15KV ESD protection
Connector: RS-232 side DB9 female
RS-485/422 side 5 bit terminal block
Isolation mode, adopt +12V~36VDC input power, provide 3000V isolation
Environment
Operating temperature: -40°C to 85°C
Storage temperature: -40°C to 85°C
Humidity: 5% to 95%(no condensation)
Appearance
Dimensions: 100.0mm×69.0mm×22.0mm
Material: Iron(shell)
Color: White
Weight: 200g
Warranty: 3 years
Approvals: FCC, CE, RoHS approvals

Tài liệu hỗ trợ

Tài liệu kỹ thuật chính thức của SW485GI — tải miễn phí, không cần đăng nhập.
