Bộ chuyển đổi E1 sang quang MODEL7301

Giới thiệu

MODEL7301 Optical Fiber Modem converts E1 electrical signal into optical data stream for transport over single mode or multi-mode fiber optic cables. At the opposite end of the fiber, the optical stream is converted back into electrical signals of the appropriate interface such as G.703 & V.35. This fiber optic modem extends the transmission distance up to more than 100Km. The frame format of MOD-E1 is unframed for E1, so it can be used to transmit E1 signal of unframed video.

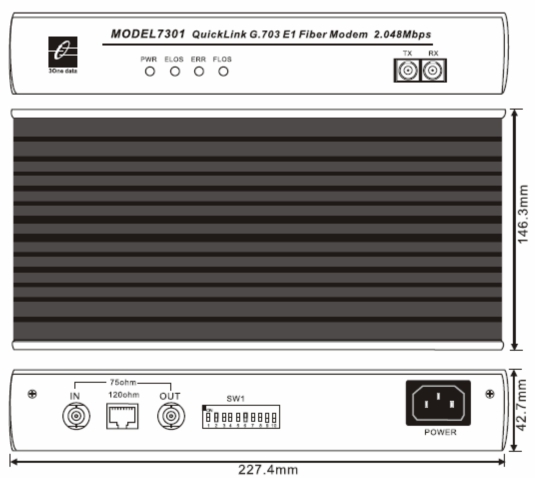

Kích thước

model7301

Ứng dụng

NOTHING

Thông số kỹ thuật

Fiber Optic interface
Line mode type: CMI
Line mode rate: 2.048Mbps
Operating wavelength: 850nm,1310nm or 1550nm
Optic fiber connector: multi-mode adopt ST connector
single-mode adopt FC/SC connector
Transmission distance: Single-mode: 20,40,60,80,100,120km
Multi-mode: 2km
E1 interface
Standard：ITU-T G.703 G.704
Data rate: 2.048Mbps
Working: Asynchronism Transparent transfer
Operating mode: HDB3
Impedance: 75Ω, physical interface BNC;
120Ω, physical interface RJ45
Protection: 1500V electronagnetism isolate
Structure
Independent: 227.4mm (depth) ×146.3mm (width) ×42.6mm (height)
Rack-mountable: 19in 4U standard casing
Power supply
Input power:220VAC or 48VDC
Power consumption: 2W
Environment
Operating temperature: -25°C～70°C
Storage temperature: -40°C～85°C
Humidity: 5%～90% (free of condensate)
Warranty: 5 years
Approvals: FCC, CE, RoHS approvals

Thông tin đặt hàng

MODEL7301:

E1 to Fiber Optic Modem, 220VAC or 48VDC optional

Tài liệu hỗ trợ

Tài liệu kỹ thuật chính thức của MODEL7301 — tải miễn phí, không cần đăng nhập.

PDF
model7301-datasheet
Datasheet PDF 147,5 KB

Xem Tải về
