Bộ chuyển đổi Port-powerd RS232 sang RS485/422 SW485C

1.059 lượt xem

Plug-and-Play, small volume, easy installation

Port-powered, high efficiency obtain electricity, can also worked on 3 lines

RS-232 to RS-485 or RS-232 to RS-422

Lowest consumption

Automatic send data control, auto distinguish and sense direction adopt data transfer

Auto sense serial signal rate, zero delay automatic transmit

Yêu cầu báo giá

Giới thiệu

Bộ chuyển đổi Port-powerd RS232 sang RS485/422 SW485C

The SW485C is an industrial grade bi-directional port-powered RS-232 to RS-485 or RS-422 converter in a 9 pin format. It can convert any standard full duplex RS-232 port to any two-wire balanced half duplex RS-485 port or four-wire balanced full duplex RS-485 or RS-422 port. In simple terms, it will convert any RS-232 signal to a RS-485 or RS-422 signal and vice versa. The unit is powered from the RS-232 data lines. It also supports data direction auto-turnaround. Therefore, no external power or flow control is required. The data direction auto-turnaround automatically enables the RS-485/422 driver when data is present on the RS-232 side making the device plug-and-play, requiring no software drivers. The SW485C has a DB9 female connector on the RS-232 side and either a DB9 male connector or 5 bit terminal block on the RS-485/422 side.

Thông số kỹ thuật

Standards: EIA RS-232C, RS-485,RS-422 standard
RS-232 signal: TX, RX, GND
RS-422 signal: T+, T-, R+, R-, GND
RS-485 signal: D+, D-, GND
Working mode: Asynchronism, point to point or multi point, 2 wire half-duplex,4 wire full duplex
Baud rate: 300~115200bps, auto test serial signal rate detect signal speed automatically, zero delay time
Flow control: Data direction auto-turnaround, no flow control is required
Transfer distance: RS-485/422 side:1.2Km,115200bps
RS-232 side: no less than 5m
Max number of drops: 128 nodes
Optical isolation: 2500V
Port protect: 1500W surge protection,15KV ESD protection
Connector: RS-232 side DB9 female
RS-485/422 side DB9M( DB9F to 5 bit terminal block)
Power
Power input: No power supply need, powered from TXD, RTS,DTR
Consumption: Static less than 10mA, dynamic less than 40mA
Environment
Operating temperature: -20°C to 60°C
Storage temperature: -40°C to 85°C
Humidity: 5% to 95%(no condensation)
Appearance

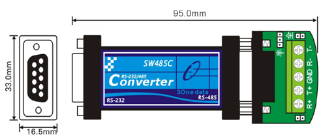

Dimensions: 95.0mm×33.0mm×16.5mm
Material: Plastic(shell)
Weight: 50g
Warranty: 3 years
Approvals: FCC,CE,RoHS approvals

Tài liệu hỗ trợ

Tài liệu kỹ thuật chính thức của SW485C — tải miễn phí, không cần đăng nhập.
