Bộ Chuyển Đổi Quang Điện Công Nghiệp 1 Cổng Quang + 1 Cổng Fast Ethernet IMC101B

Giới thiệu

IMC101B is a fast 10/100Base-TX Industrial Ethernet Media Converter, easy to connect server, repeater, switch, device to device, Can satisfy customers require for long distance, high speed, wide broadcast. Beside this, IMC101B supports electric working mode/rate setting.
IMC101B series support 1 TP ports and 1 fiber ports. TP(RJ45) support 10/100Base-T(X), Full/Half duplex mode, and auto MDI/MDI-X connection; 100BaseFX supports single-/multi-mode, SC/ST connector, optional.
IMC101 adopts industry standard design, IP30 protection, rugged high-strength metal case, power supply input(12V～48VDC), -40 to 75°C working temperature.

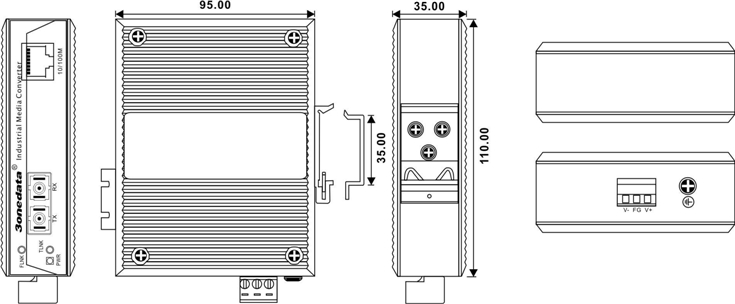

Kích thước

imc101b-kt

Ứng dụng

NOTHING

Thông số kỹ thuật

Technology
Standards: IEEE802.1 10Base-T, IEEE802.3u, 100Base-TX, IEEE802.3 100Base-FX
RJ45 port rate: 10/100BaseT(X) auto connection, F/H duplex or force work mode and MDI/MDI-X connection
Fiber Ports: 100BaseFX ports (SC/ST optional)
Single-mode: 20, 40,60, 80, 120Km,optional
Multi-mode: 2Km
Wavelength: 850nm, 1310nm, 1550nm
Typical 100Base-FX:
Multi-mode: 155Mbps, 1310nm, 2Km,
average output≥-18dBm, sensitivity≤-35dBm
Single-mode: 155Mbps, 1310nm, 20Km,
average output≥-12dBm, sensitivity≤-36dBm
Power
Input Voltage: 24VDC (12VDC~48VDC)
Opposite connection protection
Connector: 3 bit 7.62mm terminal block
No load consumption: 1.2W@24VDC
Full load consumption: 1.368W@24VDC
Indicator
Port indicator: TLINK, FLINK
Power indicator: PWR
Mechanical
Dimensions: 110mm×35mm×95mm (H×W×D)
Casing: IP30 protection, Metal case
Weight: 340g
Environmental
Operating Temperature: -40 to 75°C
Storage Temperature: -45 to 85 °C
Ambient Relative Humidity: 10% to 95% (non-condensing)
Approvals
EMI：FCC Part 15, CISPR (EN55022) class A
EMS: EN61000-4-2(ESD), level 4
EN61000-4-3(RS), level 4
EN61000-4-4(EFT), level 4
EN61000-4-5 (Surge), level 4
EN61000-4-6 (CS), level 4
EN61000-4-8, level 4
EN61000-4-11, level 4
Shock: IEC 60068-2-27 PASS
Free Fall: IEC 60068-2-32 PASS
Vibration: IEC 60068-2-6 PASS
Warranty: 5 years

Thông tin đặt hàng

IMC101B-F(M):

1-port 10/100Base-T(X) + 1-port 100Base-FX Multi-mode SC/ST/FC, 12~48VDC

IMC101B-F(S):

1-port 10/100Base-T(X) + 1-port 100Base-FX Single-mode SC/ST/FC, 12~48VDC

IMC101B-F(SS):

1-port 10/100Base-T(X) + 1-port 100Base-FX Single-mode, single fiber SC/ST/FC, 12~48VDC

Tài liệu hỗ trợ

Tài liệu kỹ thuật chính thức của IMC101B — tải miễn phí, không cần đăng nhập.

PDF
imc101b-datasheet
Datasheet PDF 639,1 KB

Xem Tải về
PDF
imc101b-usermanual
Hướng dẫn sử dụng PDF 665,2 KB

Xem Tải về
